打印FDGE11放電線圈概述
FDGE11放電線圈全稱FDGE11戶外環氧樹脂真空澆注式放電線圈，采用鐵心外露半封閉式結構。鐵心為優質硅鋼片疊裝而成。其體積小、重量輕、空載小、抗過電壓能力強，使用安裝方便，免維護，是替代油浸式放電線圈的理想產品。
FDGE11放電線圈使用條件
1、安裝位置：戶內型；
2、環境溫度：-5℃～+40℃；
3、海拔：不超過1000m；
4、安裝場所無腐蝕性氣體、蒸氣，無導電性或爆炸性塵埃；
5、安裝場所無劇烈的機械振動；
6、相對濕度：月平均相對濕度不超過90％,日平均相對濕度不超過95％。
FDGE11放電線圈技術參數
1、產品執行標準：GB1207、IEC60044-2、DL/T653-2006《電壓并聯電容器用放電線圈訂貨技術條件》
2、負荷功率因數：COS=Φ0.8（滯后）；
3、表面爬電距離：大于300mm；
4．其它技術參數見下表：
不帶保護繞組技術參數
| 型號 | 一次端電壓(kV) | 二次端電壓(V) | 額定二次輸出(VA) | 放電容量(Mvar) | ||
| 0.2 | 0.5 | 1 | ||||
| FDGE11/6.3/√3-1.7-1W | 6.3/√3 | 100 | 30 | 50 | 100 | 1.7 |
| FDGE11/6.3/√3-2.5-1W | 2.5 | |||||
| FDGE11/6.3/√3-3.4-1W | 3.4 | |||||
| FDGE11/6.6/√3-1.7-1W | 6.6/√3 | 1.7 | ||||
| FDGE11/6.6/√3-2.5-1W | 2.5 | |||||
| FDGE11/6.6/√3-3.4-1W | 3.4 | |||||
| FDGE11/10/√3-1.7-1W | 10/√3 | 1.7 | ||||
| FDGE11/10/√3-2.5-1W | 2.5 | |||||
| FDGE11/10/√3-3.4-1W | 3.4 | |||||
| FDGE11/11/√3-1.7-1W | 11/√3 | 1.7 | ||||
| FDGE11/11/√3-2.5-1W | 2.5 | |||||
| FDGE11/11/√3-3.4-1W | 3.4 | |||||
帶保護繞組技術參數
| 型號 | 一次端電壓(kV) | 二次端電壓(V) | 剩余繞組電壓(V) | 額定二次輸出(VA) | 放電容量(Mvar) | |||
| 0.2 | 0.5 | 1 | 6P | |||||
| FDGE11/6.3/√3-1.7-1W | 6.3/√3 | 100/√3 | 100/√3 | 30 | 50 | 100 | 100 | 1.7 |
| FDGE11/6.3/√3-2.5-1W | 2.5 | |||||||
| FDGE11/6.3/√3-3.4-1W | 3.4 | |||||||
| FDGE11/6.6/√3-1.7-1W | 6.6/√3 | 1.7 | ||||||
| FDGE11/6.6/√3-2.5-1W | 2.5 | |||||||
| FDGE11/6.6/√3-3.4-1W | 3.4 | |||||||
| FDGE11/10/√3-1.7-1W | 10/√3 | 1.7 | ||||||
| FDGE11/10/√3-2.5-1W | 2.5 | |||||||
| FDGE11/10/√3-3.4-1W | 3.4 | |||||||
| FDGE11/11/√3-1.7-1W | 11/√3 | 1.7 | ||||||
| FDGE11/11/√3-2.5-1W | 2.5 | |||||||
| FDGE11/11/√3-3.4-1W | 3.4 | |||||||

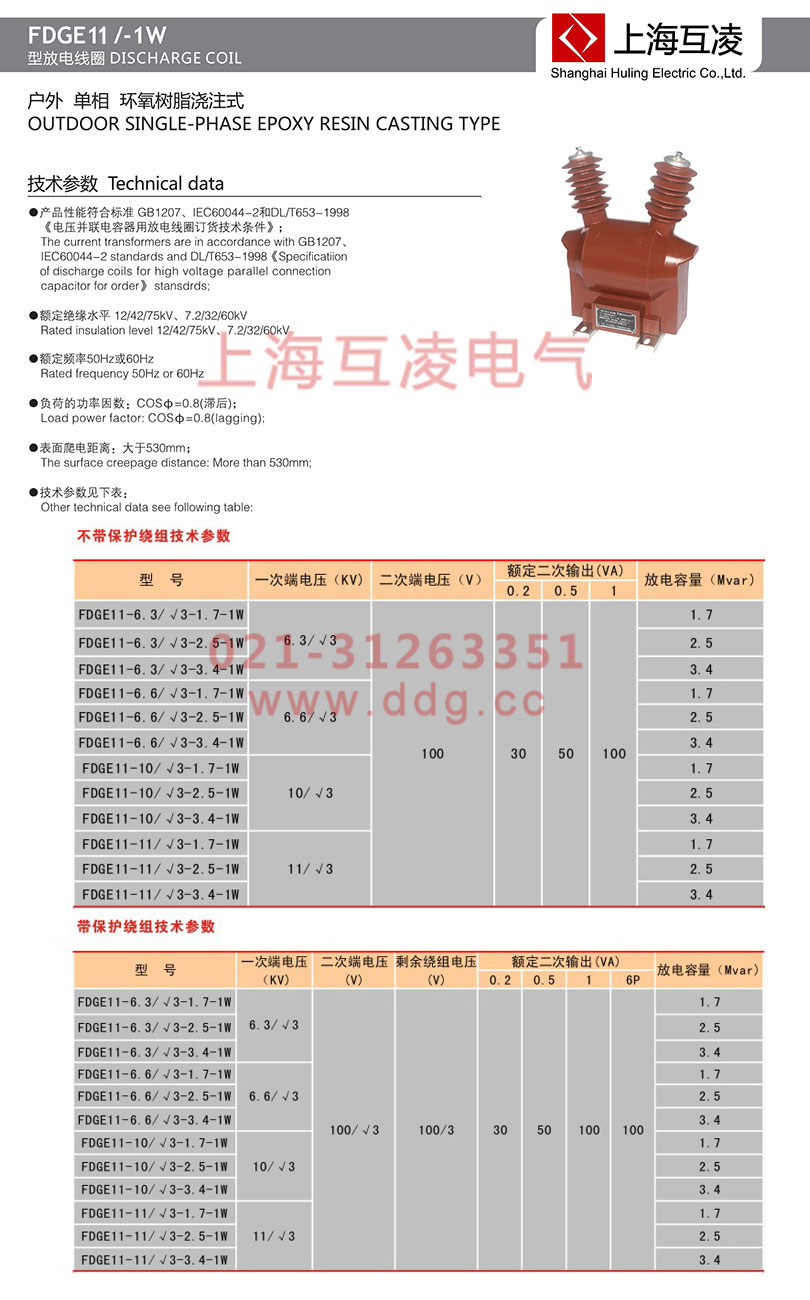

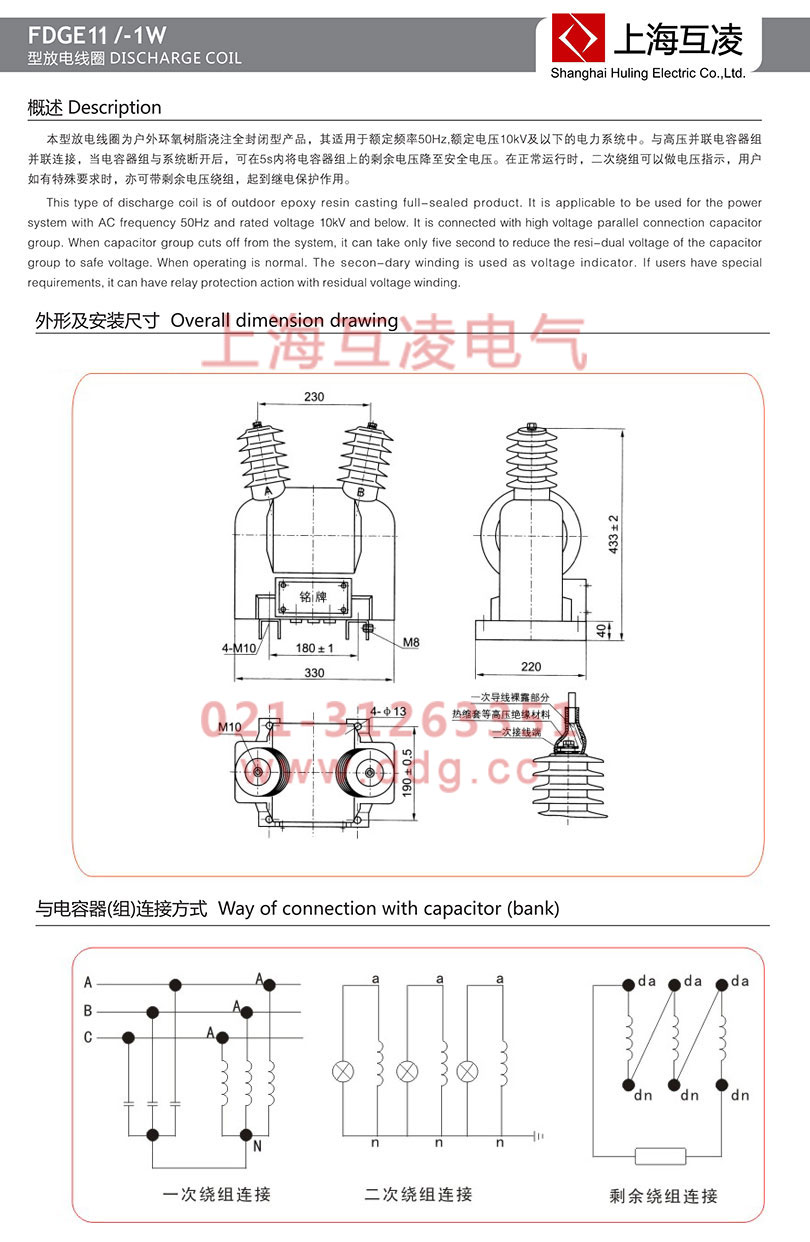

FDGE11放電線圈型號
FDGE11放電線圈原理
放電線圈用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放。因此安裝放電線圈是變電站內并聯電容器的必要技術安全措施，可以有效的防止電容器組再次合閘時，由于電容器仍帶有電荷而產生危及設備安全的合閘過電壓和過電流，并確保檢修人員的安全。帶有二次繞組，可供線路監控、監測和二次保護用。
