JSZW3-10B電壓互感器選型

JSZW3-10B電壓互感器概述

JSZW3-10B電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/連接JSZW3-10F為Yo/Yo/Yo/連接。分別適用于額定頻率50H或60Hz，額定電壓為10kV電力系統中作電能計量、電壓監控和繼電保護用。

JSZW3-10B電壓互感器使用環境

1.海拔高度不超過3000米;

2.周圍環境溫度不高于十40’C，不低于-5’C；

3.周圍空氣的相對濕度不大于85%（20’C）;

4.安裝場所無腐蝕性的氣體。

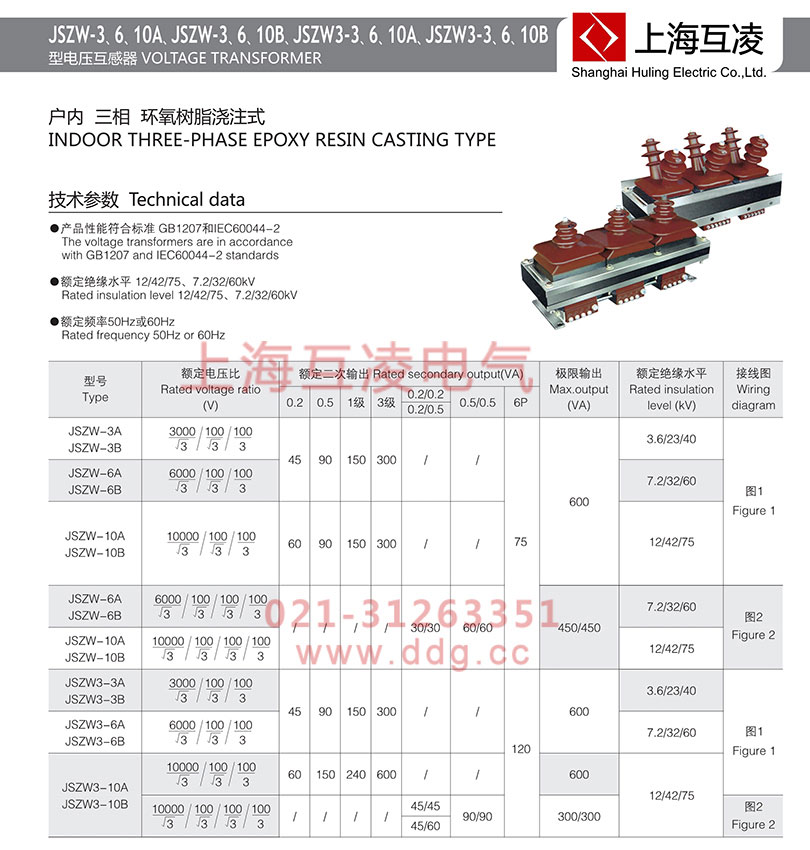

JSZW3-10B電壓互感器變比

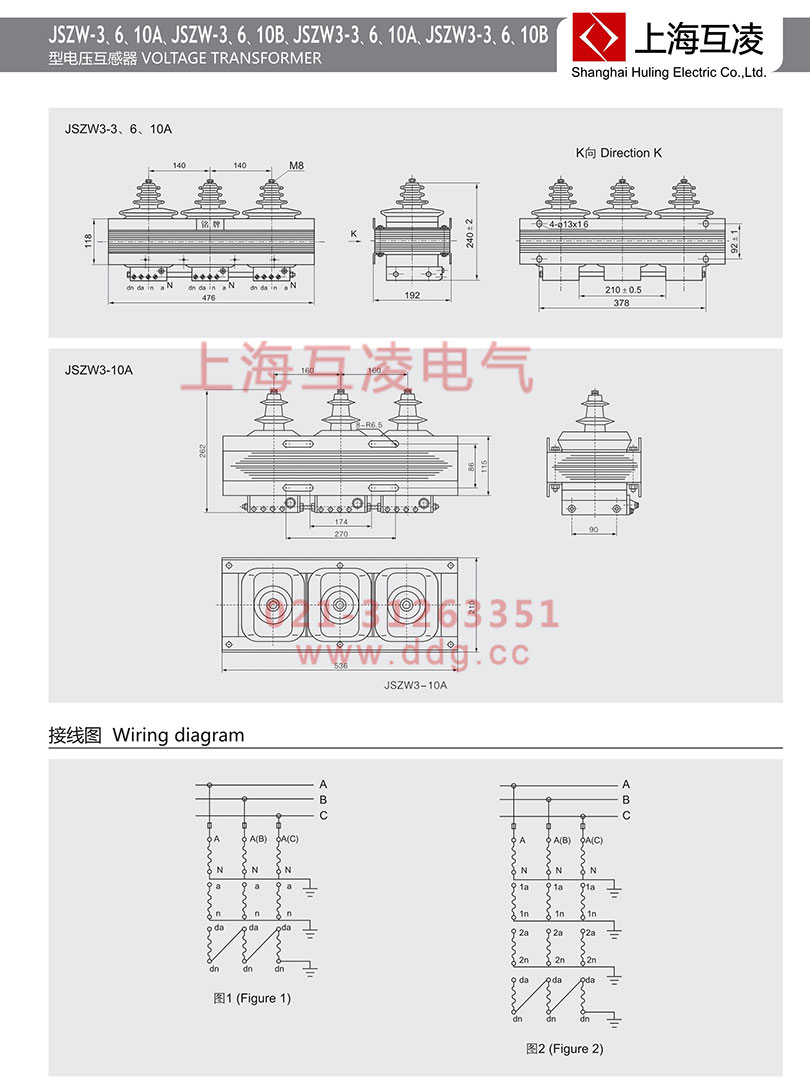

JSZW3-10B電壓互感器結構特點

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

JSZW3-10B電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。

額定一次電壓：作為互感器性能基準的一次電壓值。

額定二次電壓：作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級：由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
